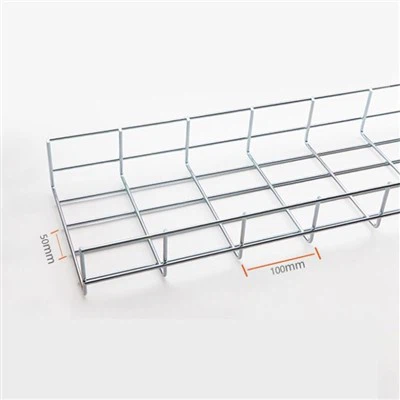

Kabelrinne aus Nickel-Zink-Drahtgeflecht

Kabelrinnen in Sondergrößen können nach Kundenwunsch gefertigt werden.





Das Netz lässt Luft durch die Wanne strömen und hält das Kabel belüftet und kühl, wodurch Schäden durch Hitze verhindert werden. Das Netz ist glatt, um ein Einschneiden oder Ausfransen des Kabels während der Installation zu verhindern. Drahtgitterrinnen, auch Korbrinnen genannt, können in Konfigurationen wie Biegungen, Schrägen und T-Verbindungen geschnitten oder gebogen werden, um komplexe Kabelführungen zu ermöglichen. Diese Wannen werden an Wänden, über Kopf oder unter Böden in Installationen im gesamten Gebäude montiert und eignen sich ideal zum Verstecken von Kabeln in Räumen ohne Paneeldecken. Drahtgeflechtkabelrinnen werden als Systeme installiert, bei denen gerade Abschnitte, Formstücke und Zubehörteile zu einem Pfad verbunden werden. Die Kabelrinne aus Nickel-Zink-Verbundgewebe ist schöner und wirtschaftlicher.

Diese Kabelrinnen aus Nickel-Zink-Drahtgeflecht sind mit Drahtgeflecht ausgekleidet, um Kabel mit kleinem Durchmesser, wie z. B. Datenkabel, zu verlegen und zu tragen.



· Das Gewicht von Kabelrinnen aus Drahtgeflecht beträgt nur ein Fünftel des Gewichts herkömmlicher Kabelrinnen, wodurch sie einfacher zu installieren sind.

· Das Gewicht von Kabelrinnen aus Drahtgeflecht beträgt nur ein Fünftel des Gewichts herkömmlicher Kabelrinnen, wodurch sie einfacher zu installieren sind.

· Die Kabelsichtbarkeit ermöglicht bequemere Upgrades und Wartung.

· Erhältlich in verschiedenen Ausführungen für den Innen- und Außenbereich.







· Macht die Daten des Zentrums sicherer. Verhindert wirksam einen durch Zink-Whisker verursachten Platinenkurzschluss.

· Macht Center-Daten langlebiger. Hervorragende Korrosionsbeständigkeit und Verschleißfestigkeit.

· Macht die Daten des Zentrums umweltfreundlicher. Industriereagenz in Lebensmittelqualität.

· Extrem langlebig.







· Gewichtsreduktion um 20 %

Erhöhte Tragfähigkeit um 27 %

· Reduzieren Sie die Installationszeit um 67 %

Gute Wärmeableitung, verlängert die Lebensdauer des Kabels

Nagetiersicher, verhindert Datenverlust

· Flexibles Schneiden, einfache Herstellung und Installation.





· Zuverlässige Korrosionsbeständigkeit;

· Dicke der Zinkschicht größer oder gleich 12 Mikrometer;

· Salznebel-Testzeit: Mindestens 96 Stunden;

Zuverlässige Feuerbeständigkeit dieses Produkts

· Feuerwiderstandsprüfung E90 bestanden.





ALLE=EZ;HDG;NI;PC;GI;SS304;SS316;SS316L
Detailnummer	Höhe	Breite,	Der Durchmesser des Drahtes	Gewicht
ALLE CM50X50	50	50	5.0	3,15 kg
ALLE CM50X100	50	100	5.0	3,84 kg
ALLE CM50X150	50	150	5.0	4,56 kg
ALLE CM50X200	50	200	5.0	5,25 kg
ALLE CM50X300	50	300	5.0	6,66 kg
ALLE CM50X400	50	400	5.0	8,07 kg
ALLE CM50X450	50	450	5.0	8,76 kg
ALLE CM50X500	50	500	5.0	9,48 kg
ALLE CM50X600	50	600	5.0	10,08 kg





· Beispiel: CM50x50, CM bedeutet Drahtgitter-Kabelrinne, 50x50 bedeutet HxB (Innenmaß).

· Drahtdurchmesserbereich: von 3,5 mm bis 6,0 mm (Standarddurchmesser 5,0 mm).







RADIUS-ANSCHLUSS: zum Verbinden von Ecken, Abzweigen und Kreuzen.	VERSTÄRKUNGSSTANGE: Anschlüsse für gerade Abschnitte der Edelstahl-Kabelrinne.	Eckverstärkungsstab: zum Verbinden von Ecken, Abzweigen und Kreuzen.





Das Design des Kabelmanagementsystems muss den nationalen Standards entsprechen. Es wird empfohlen, die Installationsarbeiten von qualifiziertem Personal durchführen zu lassen, vorzugsweise von einem zertifizierten Elektriker, der mit den üblichen Elektropraktiken, elektrischen Geräten und der Sicherheit elektrischer Systeme vertraut ist.







Die Stärke eines Nickel-Zink-Kabelrinnensystems wird maßgeblich von der Stärke seiner Seitenschienen bestimmt. Die Stärke einer Kabelrinnen-Seitenschiene ist umgekehrt proportional zum Abstand zwischen den Stützen, auf denen sie montiert ist, was üblicherweise als „Stützenabstand“ bezeichnet wird. Somit kann die Festigkeit des Kabelrinnensystems durch Änderung des Stützabstands verändert werden. Der Kraftsteigerung durch Reduzierung des Stützintervalls sind jedoch Grenzen gesetzt. Nachdem die erforderliche Belastung ermittelt wurde, sollten folgende Faktoren berücksichtigt werden:



(1) Manchmal bestimmt die Lage vorhandener Gebäudeträger den Abstand der Kabelrinnenstützen. Dies ist typisch für Installationen im Freien, bei denen das Hinzufügen von Zwischenstützen finanziell möglicherweise nicht rentabel ist. In dieser Situation sollten Sie eine geeignete Kabelrinne auswählen, die zur vorhandenen Spannweite passt.

(2) Wenn Kabelrinnenstützen aus Nickel-Zink-Drahtgeflecht zufällig angeordnet sind, sollten die zusätzlichen Kosten eines Hochleistungskabelrinnensystems mit den Kosten zusätzlicher Stützen verglichen werden.

(3) Die Länge des Stützintervalls muss gleich oder kleiner als die Länge der ungeschnittenen geraden Abschnitte sein, um sicherzustellen, dass nicht mehr als eine Verbindung zwischen den Stützen hergestellt wird.





Gitterträger für Kabelrinnen müssen über eine ausreichende Festigkeit und Betriebsbelastbarkeit verfügen, um die Lastanforderungen des Kabelrinnen-Verkabelungssystems zu erfüllen. Belastungen im Zusammenhang mit künftigen Kabelzugängen oder anderen zusätzlichen Belastungen, die auf das Kabelrinnensystem oder das Kabelrinnen-Trägersystem wirken, sollten berücksichtigt werden.





Salzsprühtestzeiten für verschiedene Oberflächenbehandlungen

Elektroverzinkung Mindestens 96 Stunden

Feuerverzinkung Mindestens 720 Stunden

Nickel-Zink-Beschichtung Mindestens 1000 Stunden



Anwendbare Bedingungen:

Innen: trockene Umgebung, feuchte Umgebung, korrosive Umgebung

Im Freien: trockene Umgebung, feuchte Umgebung
